單相電源是指交流220V的民用照明用電源電壓，它有一根火線，和一根零線組成，火線和零線之間有220V的電壓，火線和大地之間也有 220V的電壓，零線本身是不帶電的，單相電只能用來照明和驅動一些功率小的設備電器。

三相電主要是用于工業用電，它是由三根火線構成的，火線與火線之間存在380V的電壓，每根火線和大地有220V的電壓，因為都是火線，三相電無論哪根都帶電，用它來驅動一些大功率的電器設備，三相電分極性，就象直流電有正負之分一樣。

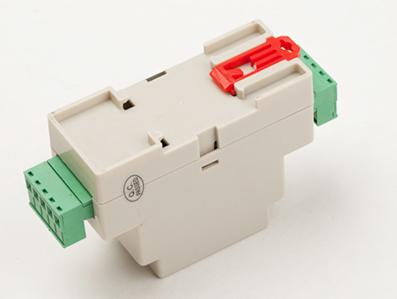

單相電量儀,采集模塊是高度集成化的針對單相電量參數測量應用的產品，準確測量單相交流電壓、電流（真有效值測量）、有功功率、無功功率、功率因數、頻率、有功電度、無功電度等電參量，RS-485通訊接口，具有極優的性價比。使用本產品時須通過RS-485接口按Modbus-RTU協議進行通訊，獲取所需的數字式電參量值。

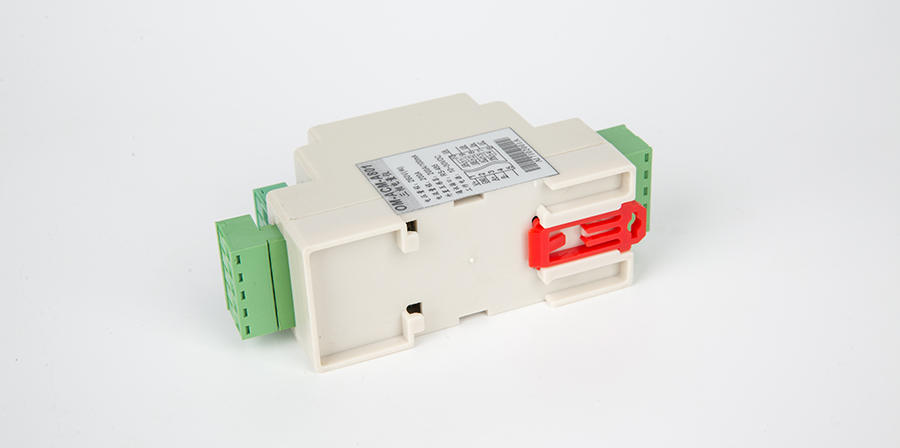

三相電量儀,采用電磁隔離原理、專業MCU控制器，隔離測量三相四線制電路的三相交流電壓、三相電流、總有功功率、無功功率、功率因數、各單相功率、頻率、正反向總有功電度等電參量電壓，輸出RS-485數字信號。本產品外置精密互感器直接測量高達1000A的電流，采用真有效值測量、全參數輸出、具有極優的性價比。

電量儀應用說明：

（一）單相電量儀

請根據產品規格型號，參照以上圖示正確接線。接線前要確保斷開所有信號源，避免發生危險及損壞設備。檢查確認接線無誤后，再接通電源測試。 接通電源后，“RUN”運行指示燈會根據設置的數據更新速率同步閃爍。

產品出廠時，均設置為默認配置：地址1號、波特率9600bps、數據格式“n,8,1”、數據更新速率為600ms、變比為1。

（二）三相電量儀

接線前要確保斷開所有信號源，避免發生危險及損壞設備。檢查確認接線無誤后，再接通電源測試。

接通電源后，通訊端子A+與B-間的LED運行指示燈會根據設置的數據更新速率同步閃爍，通訊時會變速閃爍。

產品出廠時，均設置為默認配置：地址1號、波特率9600bps、數據格式“n,8,1”、數據更新速率為600ms、變比為1；
