2路SNS總線，共4個RJ45接口；1個RS485口，1個調試口，1個USB接口，1個以太網口，適用于蓄電池在線監控，支持最多4組，最多128節蓄電池監控。
400-030-5510
適用于蓄電池在線監控，支持最多4組，最多256節蓄電池監控
|
設備配套
提供蓄電池在線監控功能，配套霍爾電流傳感器、直流電壓變送器、溫度傳感器和單體電池采集模塊使用。 |
主動切斷功能
當單體出現故障時，可以切斷整組單體電池采集模塊，避免因單體電池采集模塊故障導致電池的過度放電。 |
|
批量蓄電池監控
支持最多4組，最多256節蓄電池監控。 |
支持交流/直流供電
支持交流或直流電源供電，支持寬電壓輸入。 |
|
便捷配置
內置Web服務，支持遠程設置和在線監控。可以通過Web設置內阻測試相關參數。 |
環路通訊
每組串口提供兩個RJ45接口，支持環路通訊，任何一節開路不影響剩余模塊的通訊和采集。 |
|
子設備自動編址
支持子設備（包括：霍爾電流傳感器、直流電壓變送器、溫度傳感器和單體電池采集模塊）自動編址，無需逐一編碼，極大提升系統部署效率。 |
標準Modbus協議
北向支持標準Modbus TCP/Modbus RTU協議/SNMP協議。便于快速對接第三方動環監控和DCIM系統。 |
|
安全
具備分級權限管理功能。普通用戶只能查看監控數據；管理員可以查看和修改系統參數（如：系統配置參數等）、告警參數（如：告警閥值等）、北向通信參數（如：IP 地址、網關地址、最大連接數、白名單、NTP配置等等）等。帳號密碼可修改。 |
節能
具備休眠功能。即：當電池巡檢儀發現一段時間（時間可配置）沒有采集端存在時，讓單體電池模塊進入休眠狀態，減少對電池的損耗。 |
|
WEB瀏覽 具備 WEB 監控（實時/歷史）、告警（實時/歷史）、日志、配置等功能。 對于數據：至少可存儲 1 個月放電測試數據、內阻測試數據的曲線。 對于歷史告警：至少可存儲 1 個月的告警。 對于歷史日志：至少 可存儲1 個月的日志，包含如下日志：開關機、系統異常、內阻測試日志、放電日志、登錄日志、配置修改日志。日志不允許手工清除。 以上歷史告警、日志支持導出。 支持 Chrome 等主流瀏覽器。 |
|
基本信息 |
處理器 |
Cortex-A7 |
存儲 |
8G |
|
操作系統 |
嵌入式Linux |
內存 |
1G |
|
|
通信接口 |
上行接口 |
1路LAN
1路RS485 |
下行接口 |
4路SNS總線，共8個RJ45接口 |
|
外置接口 |
顯示接口 |
HDMI 1個 |
USB |
USB2.0 2個 |
|
LAN口 |
接口形式 |
RJ45(T568B) |
速度 |
10/100M自適應 |
|
傳輸距離 |
100米 |
保護形式 |
GAS+PPTC+TVS |
|
|
防雷保護 |
4KV/2KA（8/20uS電流波） |
|
|
|
|
RS485口 |
接口形式 |
鳳凰端子 |
波特率 |
1200~115200bps |
|
傳輸距離 |
1200米 |
過壓/過流保護 |
5V/200mA |
|
|
保護形式 |
GAS+PPTC+TVS |
防雷保護 |
4KV/2KA（8/20uS電流波） |
|
|
SNS總線 |
接口形式 |
RJ45(T568B) |
波特率 |
4800bps |
|
傳輸距離 |
50米 |
過壓/過流保護 |
18V/200mA |
|
|
保護形式 |
GAS+PPTC+TVS |
防雷保護 |
4KV/2KA（8/20uS電流波） |
|
|
電源 |
交直流單電源 |
240VDC，寬電壓150-330VDC
220VAC，寬電壓100-240VAC |
輸出電源 |
12VDC |
|
保護形式 |
ZOV+PPTC+TVS |
防雷保護 |
4KV/2KA（8/20uS電流波） |
|
|
工作環境 |
工作溫度 |
-40℃~85℃ |
工作濕度 |
5%~95% RH（無凝結） |
|
物理特征 |
顏色 |
黑色 |
指示燈 |
電源指示燈、工作狀態指示燈、端口數據收發指示燈、告警指示燈 |
|
安裝方式 |
1U機架安裝、掛墻表面安裝 |

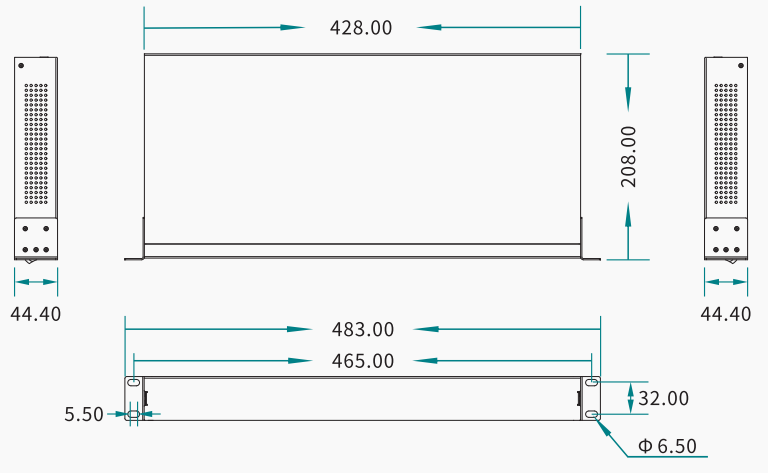

整機尺寸 |
483*208*44.4mm（±2mm）（不含鳳凰端子及電源插頭等外插件） |
注：僅用于表明產品尺寸，端口等細節請以產品為準
